Osciloskop Rigol DHO804

Vážení, nadešel čas a konečně jsem si pořídil osciloskop.

Úvod

Mám konkrétně model DHO 804 od firmy Rigol. Jedná se o 4 kanál o šířce pásma 70MHz (spoiler: je to více), má 1.25Gsa/s a hloubka paměti je 25Mpts. Šířku pásma i hloubku paměti jde ještě zvýšit software hackem na vyšší DHO 814 nebo dokonce DHO 924 který má šířku pásma 250MHz.
Osciloskop celý běží na OS android který je dokonce uvnitř na SD kartě, takže ze strany softwaru si s ním jde opravdu pohrát.

Hardware

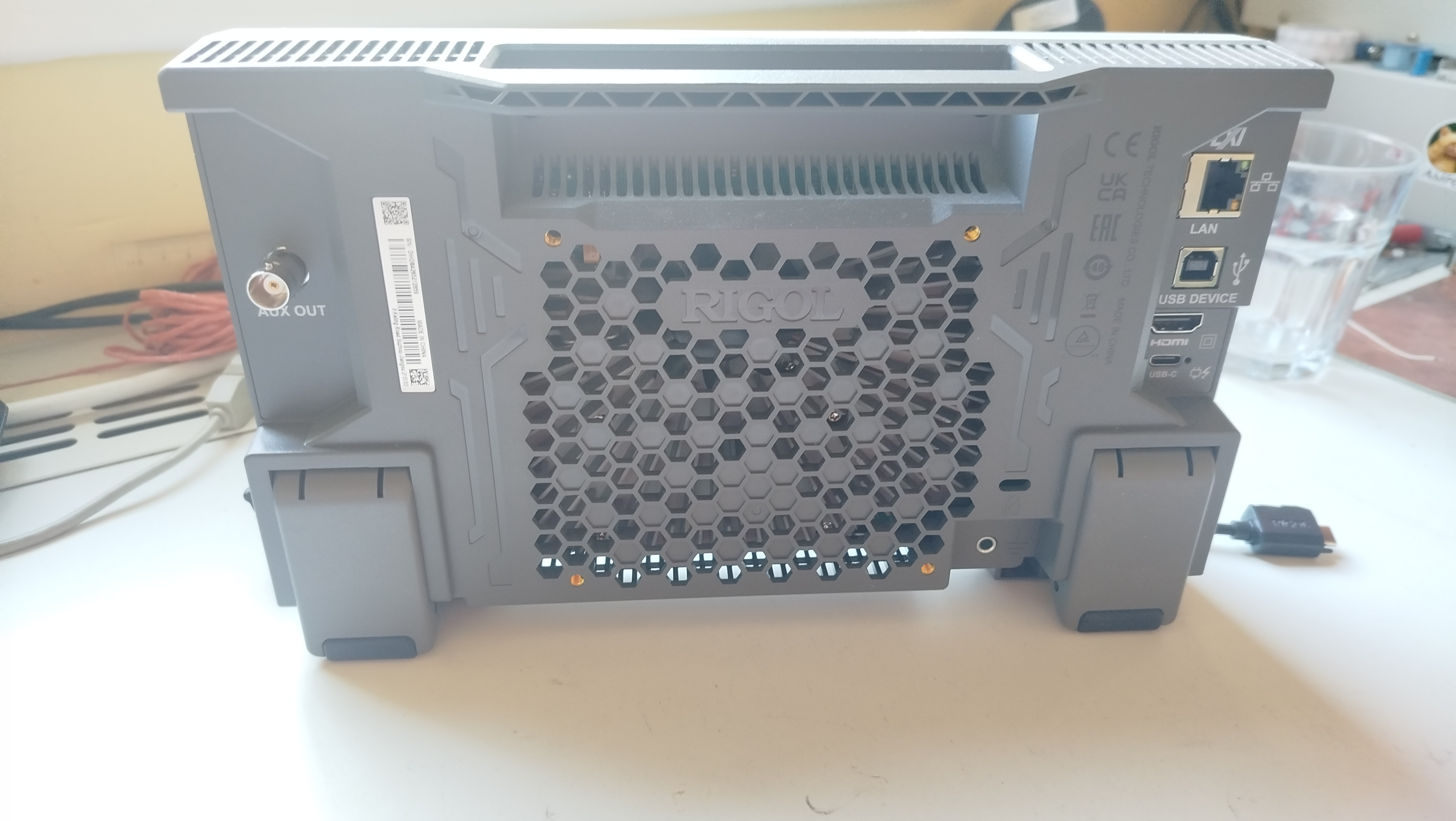

Tak teď už k hardwaru - osciloskop se napájí z USB-C přes power delivery, přičemž spotřeba je kolem 40W, a moc se nemění podle zapnutých kanálů nebo matematických funkcí. Hned u USB-C je Ethernet a HDMI port. HDMI je samozřejmě pro připojení externího monitoru, což jsem jednou zkusil ale dál jsem si s touhle funkcí nehrál. Na druhou stranu Ethernet využívám hojně. Lze přes něj z počítače otevřít webové rozhraní osciloskopu, přes které jde ovládat celou dotykovou obrazovku na způsob vzdáleného přístupu na počítači, ale taky jen udělat nahrávku obrazovky nebo screenshot. Musím říct že tahle funkce je skvělá. Na osciloskopu pauznu trigger, na počítači udělám screenshot který můžu rovnou zkopírovat a poslat kam potřebuju.

[ZADNÍ STRANA FOTO]

Předek

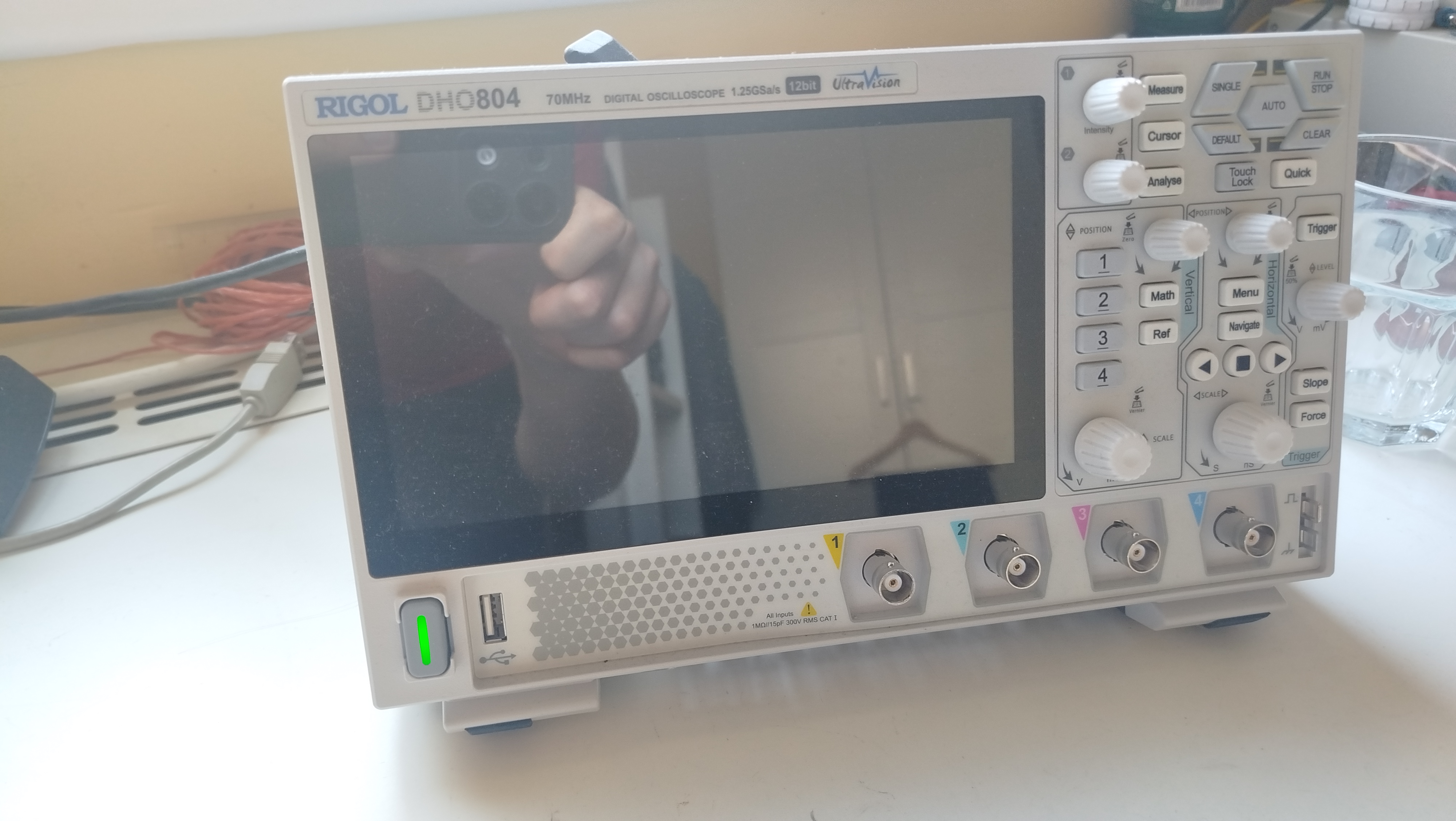

Z přední strany je samozřejmě displej, konkrétně lesklý multipoint dotykáč 1024*600. Pod displejem je na spodní části tlačítko napájení, vedle něj pak USB které jde použít na flash disk, myš, nebo skoro cokoliv jiného (připomínám že to běží na androidu). Potom samozřejmě BNC konektory na sondy a vedle nich kalibrační výstup.

Ovládání

Vedle displeje je spoustu tlačítek na ovládání. K ovládání asi nemám moc co říct kromě toho že se mi velmi líbí multifunkční enkodéry vlevo nahoře, kterými se úplně skvěle ovládají kurzory. Také se mi moc líbí provedení signalizace triggeru a V/H ovládání kurzorů, kde je ledkou pod panelem osvícená vybraná možnost. Za zmínku taky stojí tlačítko na uzamknutí dotykového displeje. Na první pohled se zdá zbytečné, ale jakmile se začne poblíž experimentovat s teslákem nebo podobnými věcmi, začne být velice užitečné :).
